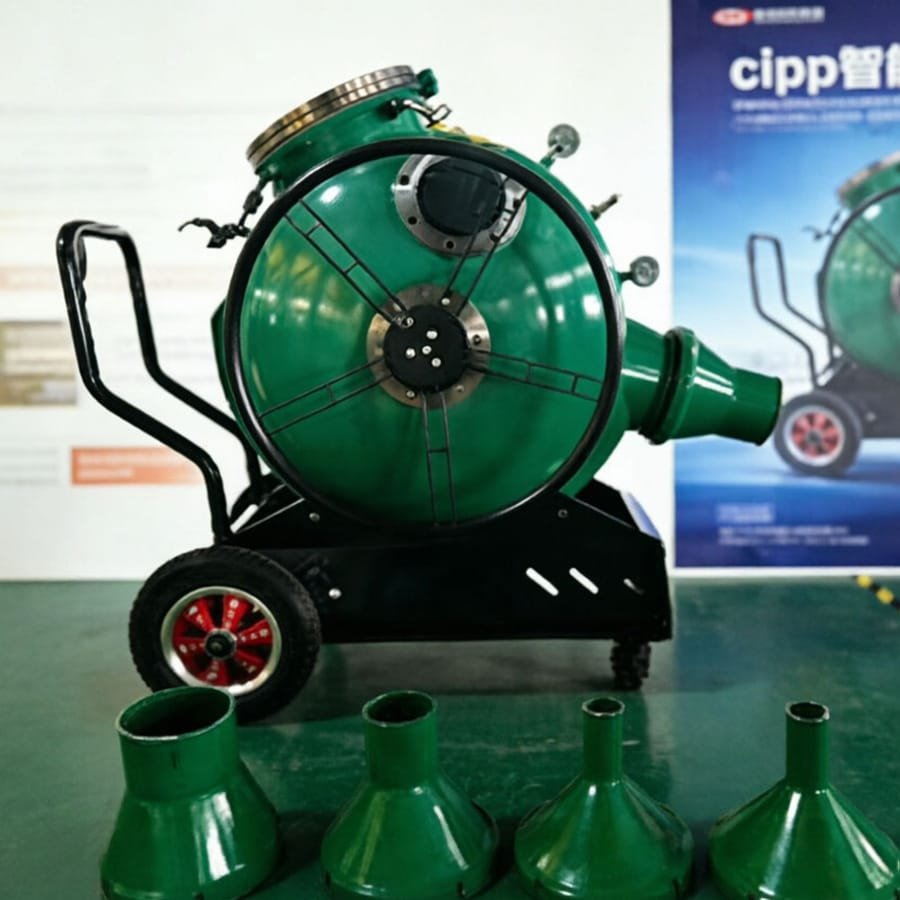

非开挖管道修复全套设备解决方案

CIPP（原位固化管道）设备专为安装和固化树脂浸渍内衬而设计，无需开挖即可修复受损管道。它为地下污水管道、雨水管道、工业管道和公用设施管道的翻新提供了一种快速、经济高效且环保的解决方案，同时最大限度地减少了对交通和日常运营的干扰。

主要特点

• CIPP康复设备全套解决方案

• 适用于市政、工业和排水管道

• 与毛毡和玻璃纤维CIPP内衬兼容

• 支持空气反转和水反转方法

• 适用于蒸汽、热水或紫外线固化工艺

• 安装效率高，项目停机时间短

• 坚固耐用的结构，可应对严苛的施工现场条件。

• 可根据不同管径和项目要求提供定制配置

• 提供技术支持和操作员培训

应用程序

• 市政污水管道修复

• 雨水排水修复

• 工业管道修复

• 涵洞修复

• 地下公用管道更新

• 非开挖管道维护项目

设备范围

• 我们的CIPP设备产品组合包括：

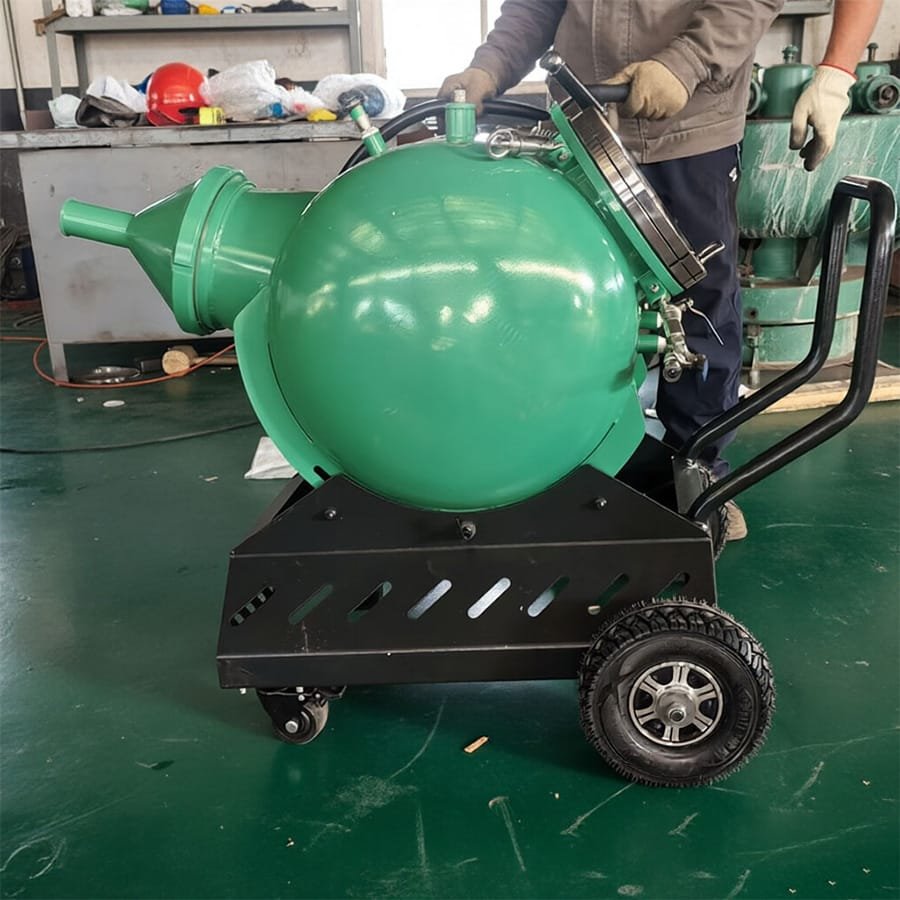

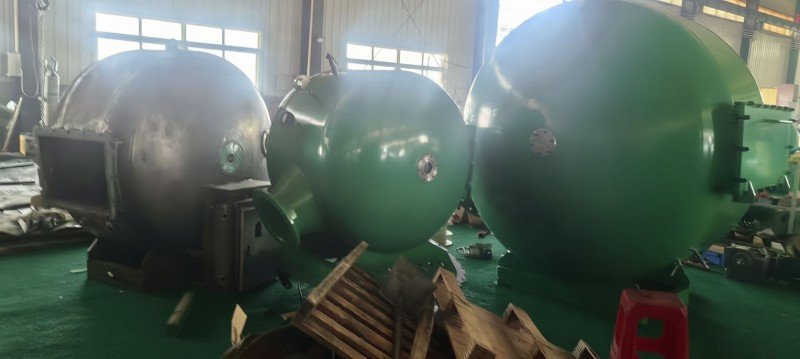

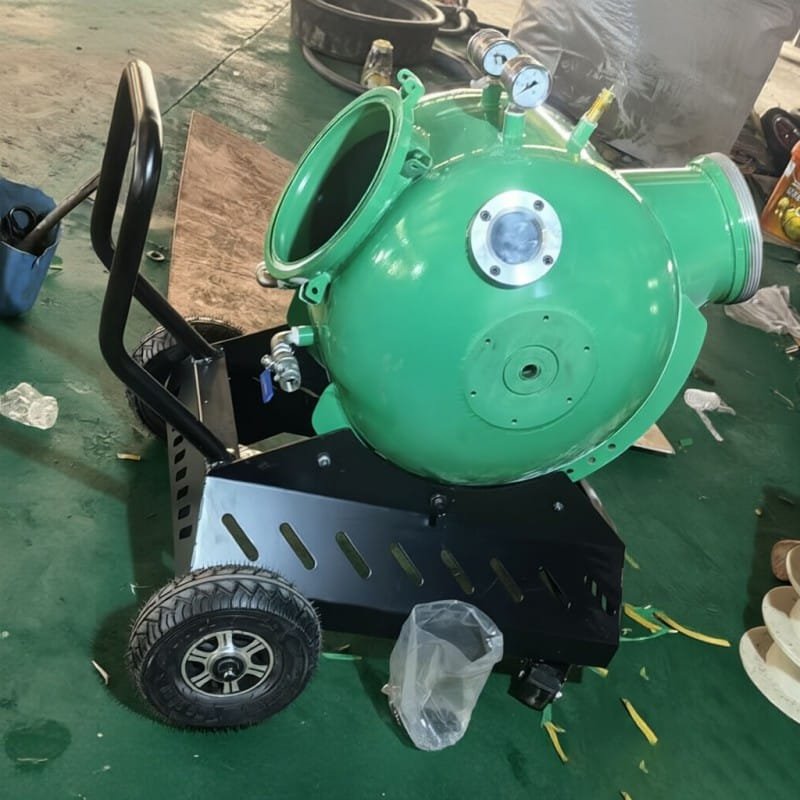

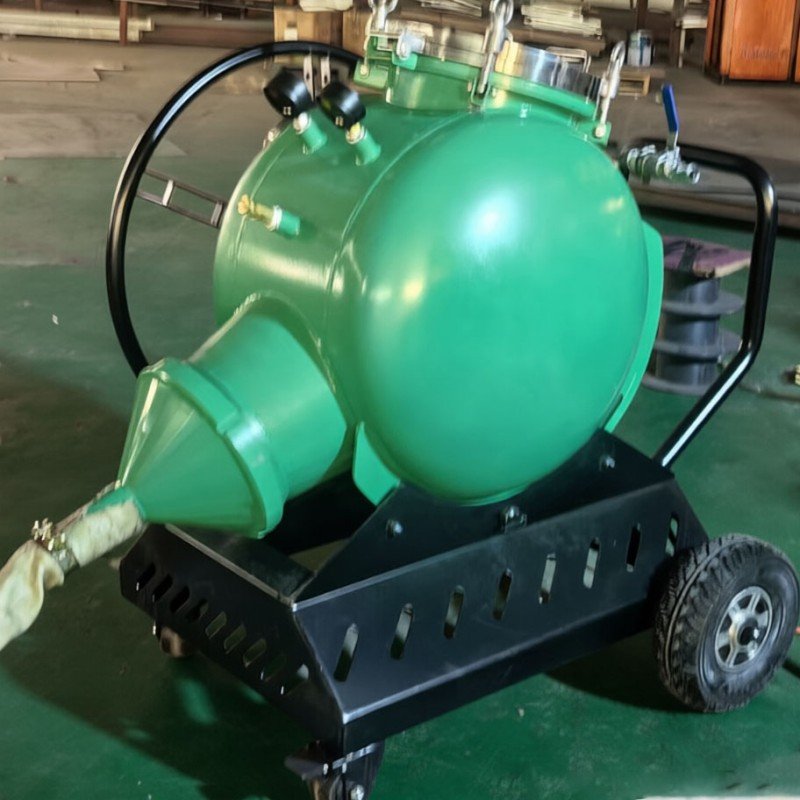

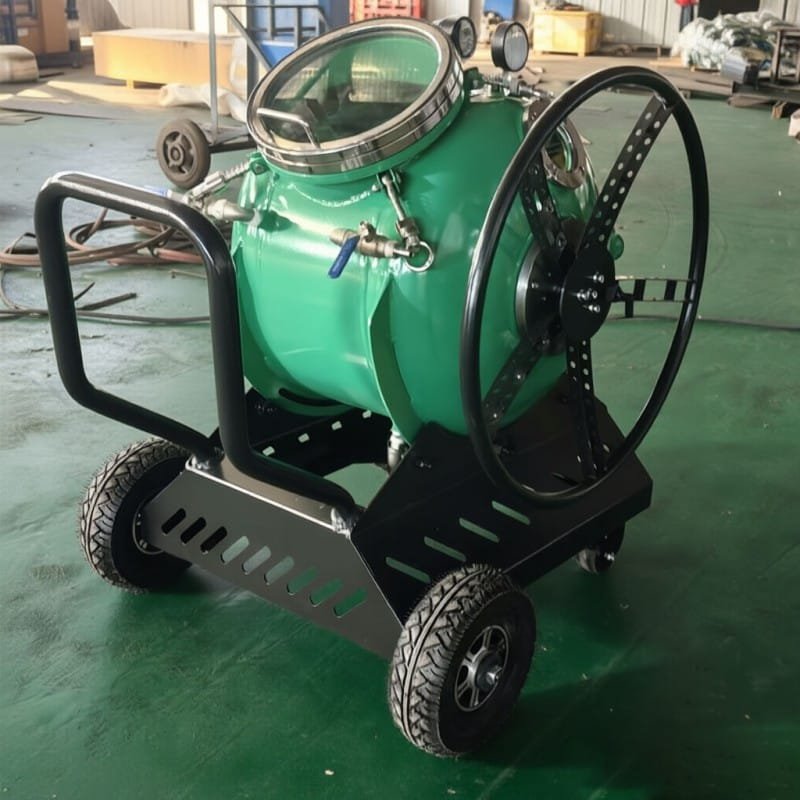

• CIPP翻转鼓

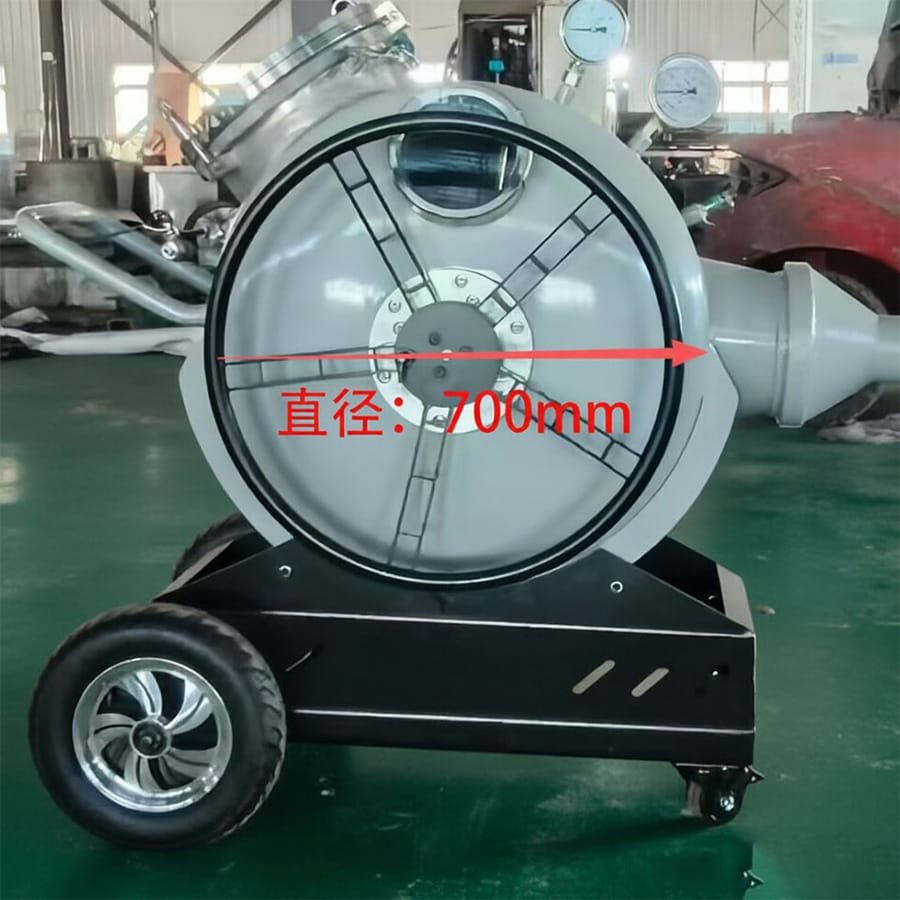

• 湿润系统

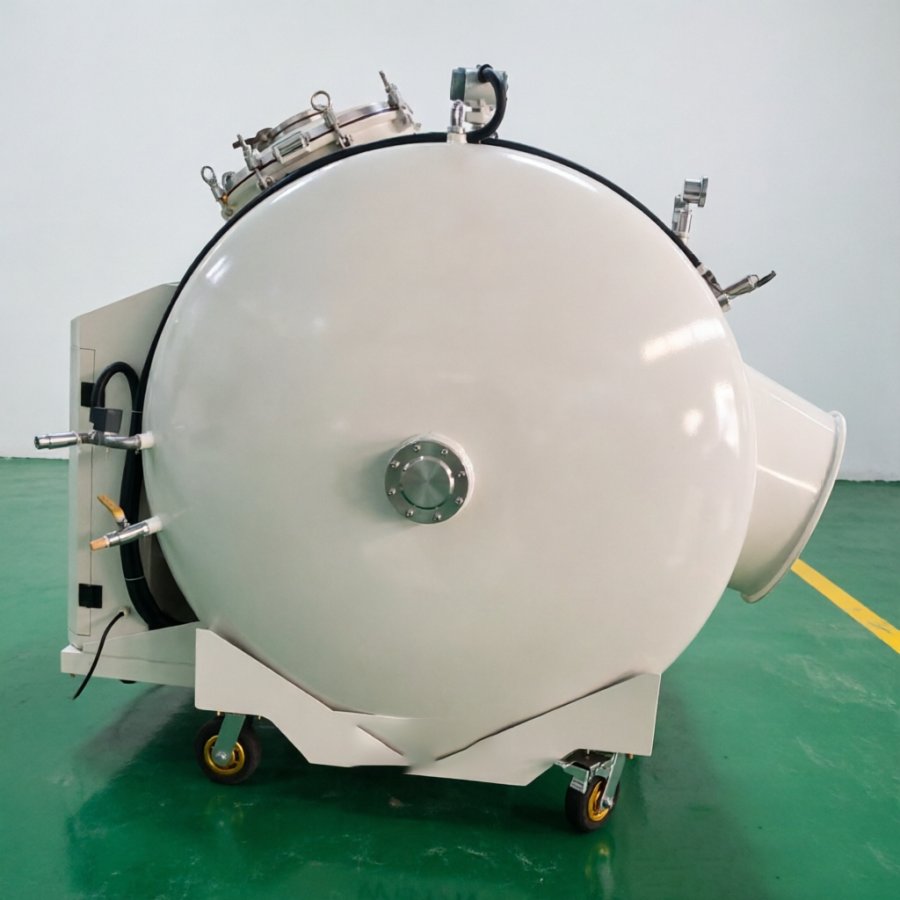

• 蒸汽固化设备

• 热水养护设备

• 紫外线固化设备

• 空气压缩机和蒸汽发生器

• 校准辊

• 树脂混合设备

• 安装配件

为什么选择我们的CIPP设备？

凭借多年非开挖技术经验，我们提供完整的CIPP设备解决方案，旨在提高施工效率、降低运营成本并提供可靠的修复性能。从单机设备到完整的交钥匙系统，我们提供定制化解决方案，并辅以专业的技术支持和全球服务。

工作原理

CIPP（原位固化管道内衬修复）是应用最广泛的非开挖管道修复技术之一。它利用气压或水压将浸渍树脂的柔性毡或玻璃纤维内衬翻转到现有管道内，从而修复受损管道。内衬完全安装后，使用热水、蒸汽或常温固化树脂系统进行固化，在原管道内形成无缝、耐腐蚀的结构性管道。

与使用紫外光进行固化的 UV-CIPP 不同，传统的 CIPP 翻转依靠压力翻转和热固化。

维修过程通常包括以下步骤：

1. 管道检测

• 使用闭路电视检查管道，以评估缺陷、管道直径和长度。

• 使用高压水射流或机械清洗设备清洗管道。

2. 衬里准备

• 使用浸渍系统，用环氧树脂、乙烯基酯树脂或聚酯树脂浸透聚酯毡衬里或玻璃纤维衬里。

• 防止浸渍衬里在运输和安装过程中过早固化。

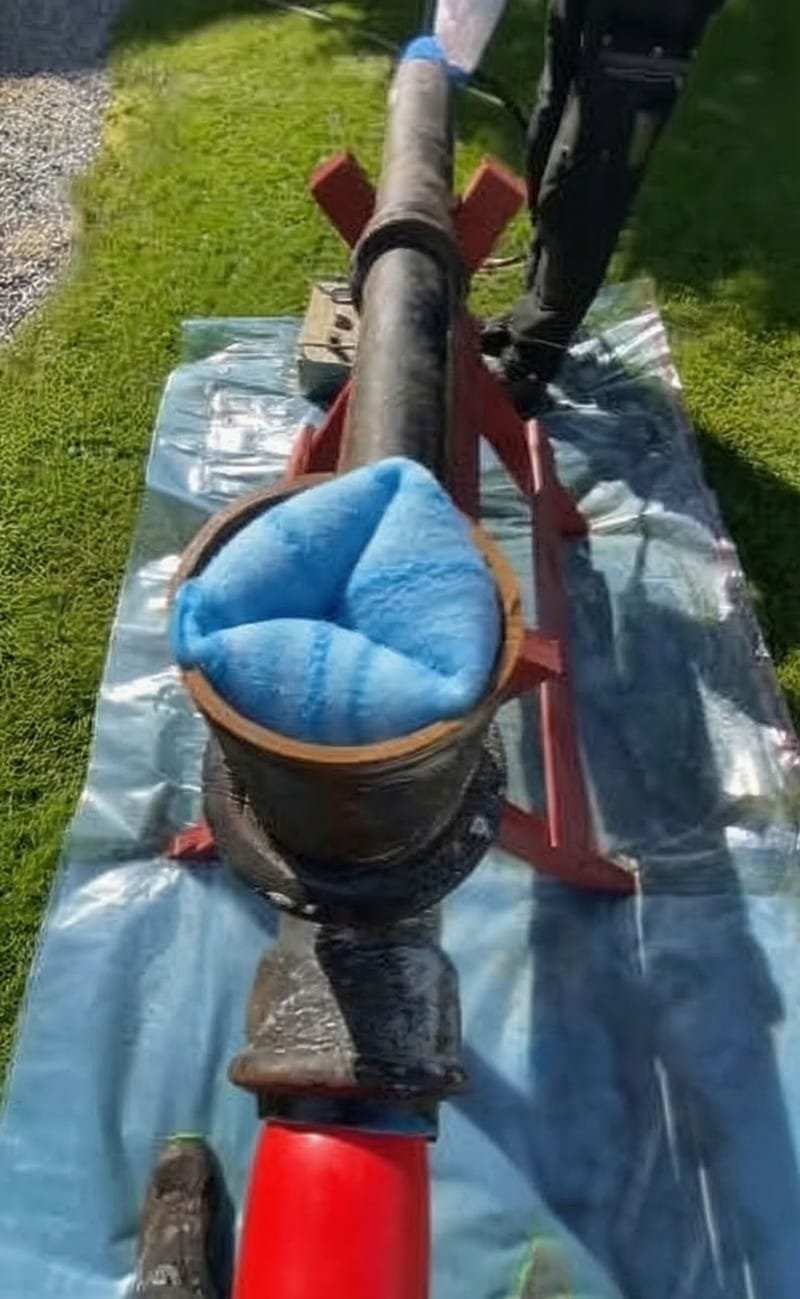

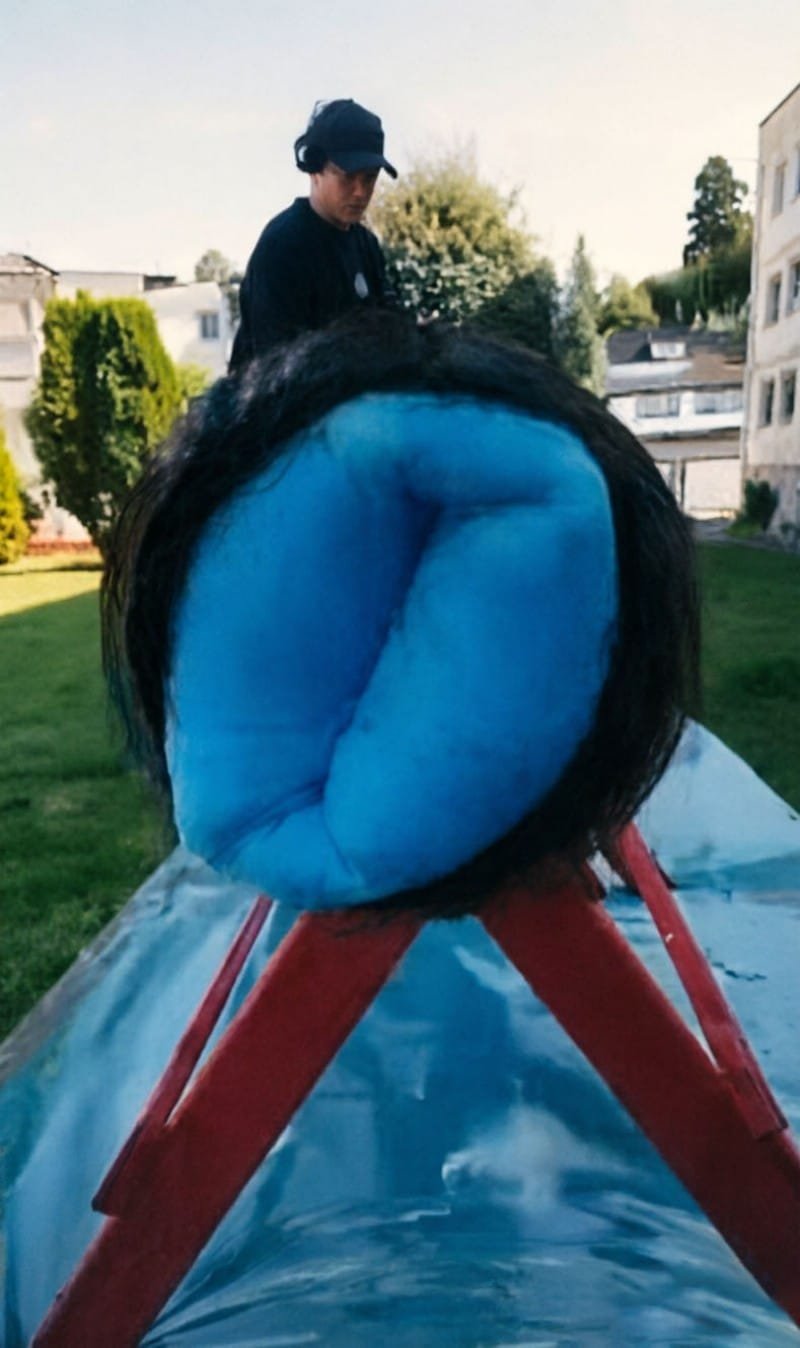

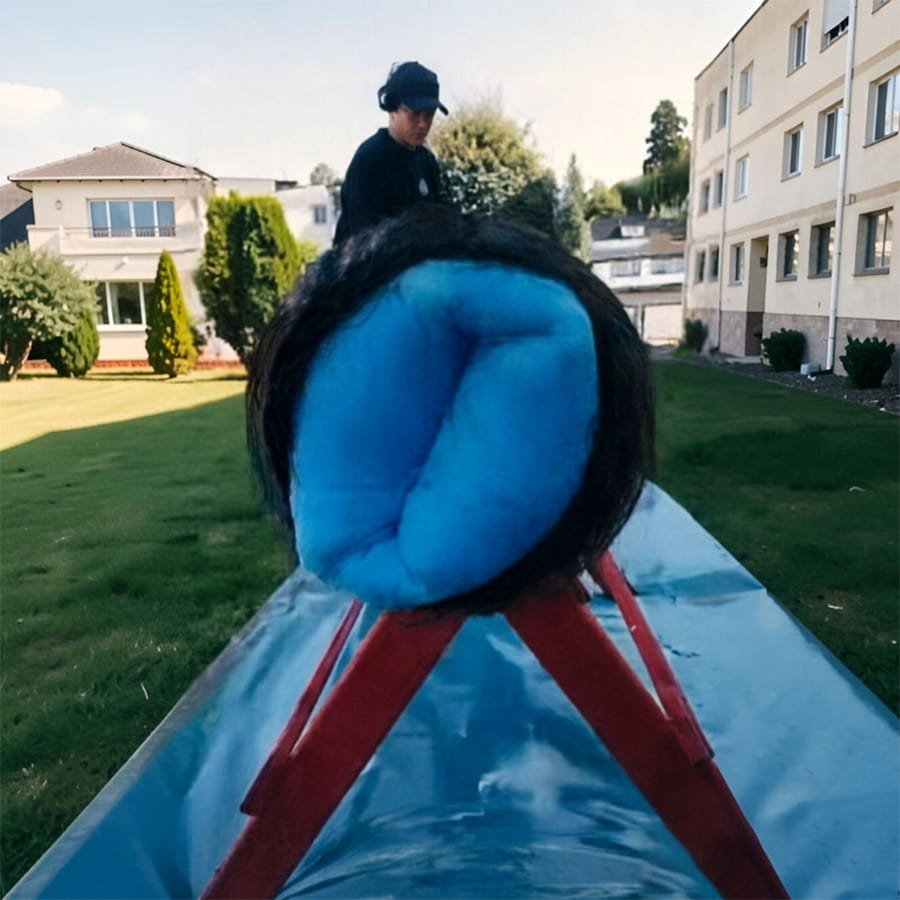

3. 内衬反转

• 将衬垫安装到翻转滚筒中。

• 利用压缩空气或水压将衬管翻转通过管道。

• 当衬里翻转过来时，涂有树脂的表面会紧紧地压在管道壁上。

4. 通货膨胀与定位

• 保持恒定的内部压力，以确保衬里与现有管道紧密接触。

• 去除褶皱，确保衬垫厚度均匀。

5. 热固化

根据树脂体系的不同，固化可采用以下方法进行：

• 热水循环

• 蒸汽固化

• 某些树脂体系可在室温下固化

热量引发树脂聚合，将柔性内衬转化为刚性结构复合管道。

6. 冷却

• 在保持内部压力的情况下，逐渐冷却固化的衬里，以防止收缩和变形。

7. 服务恢复

• 使用机器人切割设备重新打开横向连接。

• 在管道恢复使用前，请进行CCTV检查和压力或泄漏测试。

应用程序

CIPP倒置衬里技术广泛应用于各个行业的地下管道修复。

市政污水系统

• 卫生下水道

• 合流制污水系统

• 雨水排水管道

水利基础设施

• 采用经认证的衬里系统的饮用水管道

• 无压排水管道

• 灌溉管道

工业管道

• 工业废水管道

• 化学排水系统

• 冷却水管道

石油和天然气设施

• 工艺排水管道

• 公用管道

交通基础设施

• 公路排水管道

• 铁路排水系统

• 机场排水网络

商业和住宅建筑

• 建筑排水系统

• 地下管线

合适的管道材料

CIPP翻转系统可以修复由以下材料制成的管道：

• 混凝土管

• 钢筋混凝土管

• 陶土管

• 砖砌下水道

• 铸铁管

• 球墨铸铁管

• 钢管

• PVC管

• HDPE管

• 在法规允许的情况下，可以使用石棉水泥管。

合适的缺陷

CIPP内翻衬垫修复术可有效修复：

• 纵向裂缝

• 环向裂纹

• 关节分离

• 腐蚀

• 根系侵入

• 渗漏和渗出

• 管道磨损

• 内表面劣化

• 泄漏

• 轻微变形

• 老化导致的结构弱化

典型直径范围

根据翻转设备和衬垫系统的不同：

• DN100–DN600 小直径系统

• DN150–DN1200 标准市政系统

• DN150–DN1600 大直径系统

• 定制系统可以修复直径达DN2000或更大的管道。
