螺旋缠绕管制造机

螺旋缠绕管材制造机专为生产大直径螺旋缠绕管材而设计，管材材质包括PVC、HDPE或钢筋增强塑料型材。该机器可将型材连续缠绕成高强度管道，适用于排水、污水、工业和基础设施等领域。

该系统采用模块化结构和自动控制，具有生产效率高、运行稳定、管径调节灵活等优点，适用于明挖管道安装工程用管材的生产。

主要特点

·管道直径范围：DN300–DN3000+

·连续螺旋缠绕工艺

·高生产效率

自动控制系统

·维护要求低

·与PVC、HDPE和钢筋型材兼容

·适用于新建管道建设项目

道路排水

雨水排水系统

管道铺设

储水系统

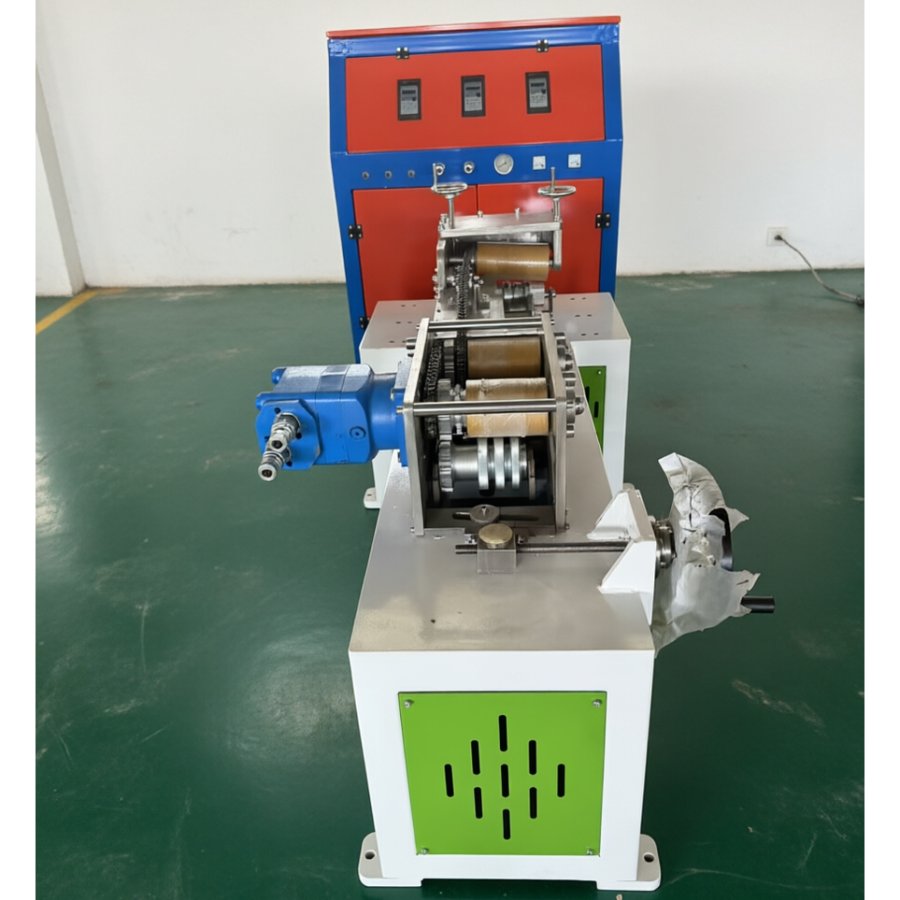

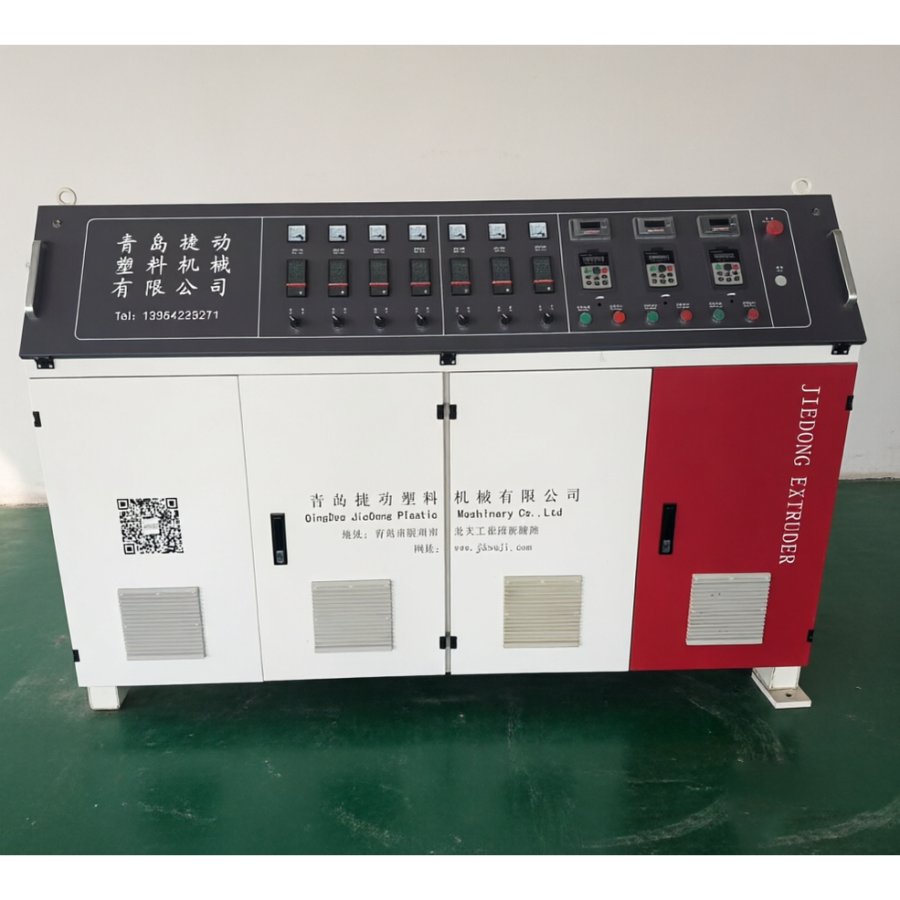

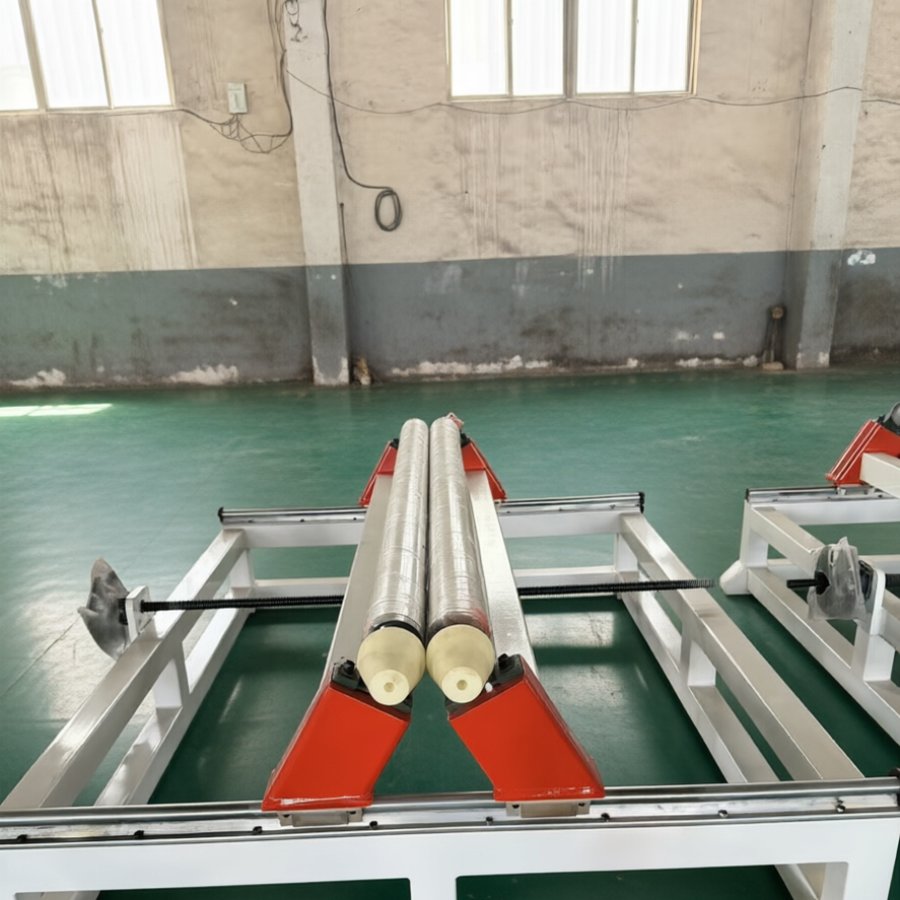

设备照片

工作原理

开挖式螺旋缠绕管制造系统是一种先进的生产技术，它通过将塑料型材连续缠绕成刚性管体结构，来制造大直径螺旋缠绕管。与原位螺旋缠绕管修复不同，该系统在开放式生产环境中生产新管。成品管材可采用传统的开挖方法进行安装，也可作为排水、污水和工业应用中的替换管道。

该系统采用连续塑料型材，例如PVC、HDPE或增强复合材料型材，通过成型机进行螺旋缠绕。在缠绕过程中，型材边缘通过机械锁定或焊接连接在一起，形成直径均匀、结构强度高、水力性能优异的连续管道。



制造工艺

1. 个人资料推送

挤出生产线生产的塑料型材带材连续送入螺旋卷绕机。送料系统控制型材的速度和张力，以确保生产稳定。

2. 螺旋缠绕和成型

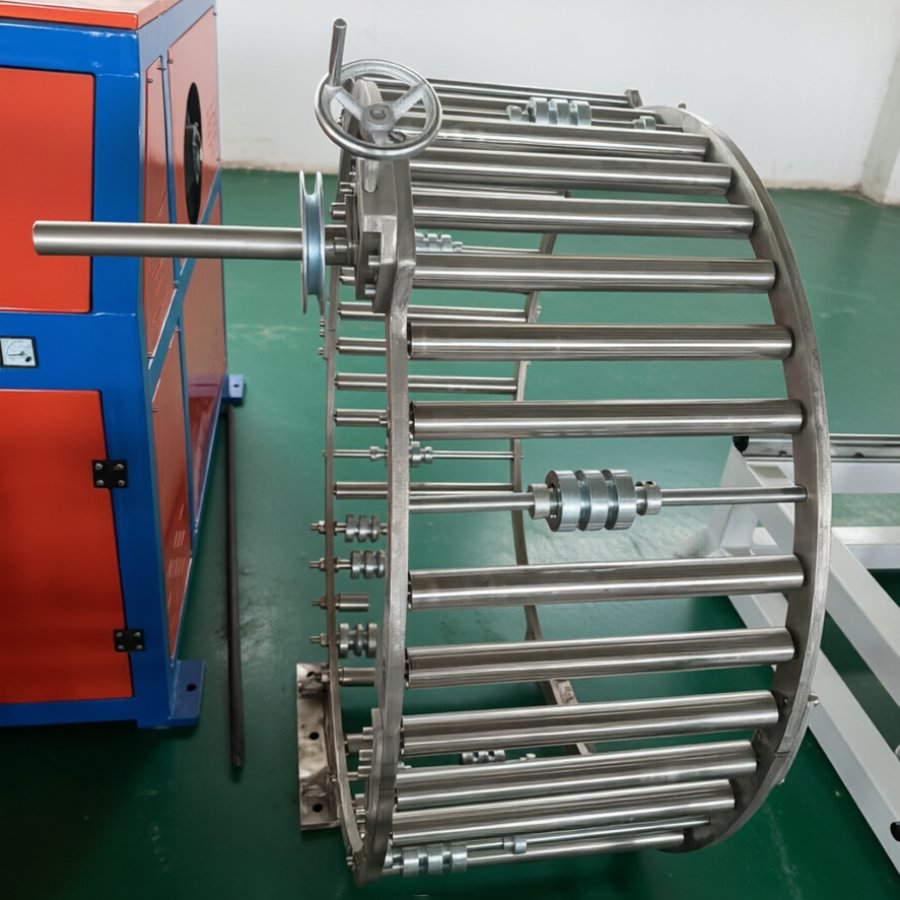

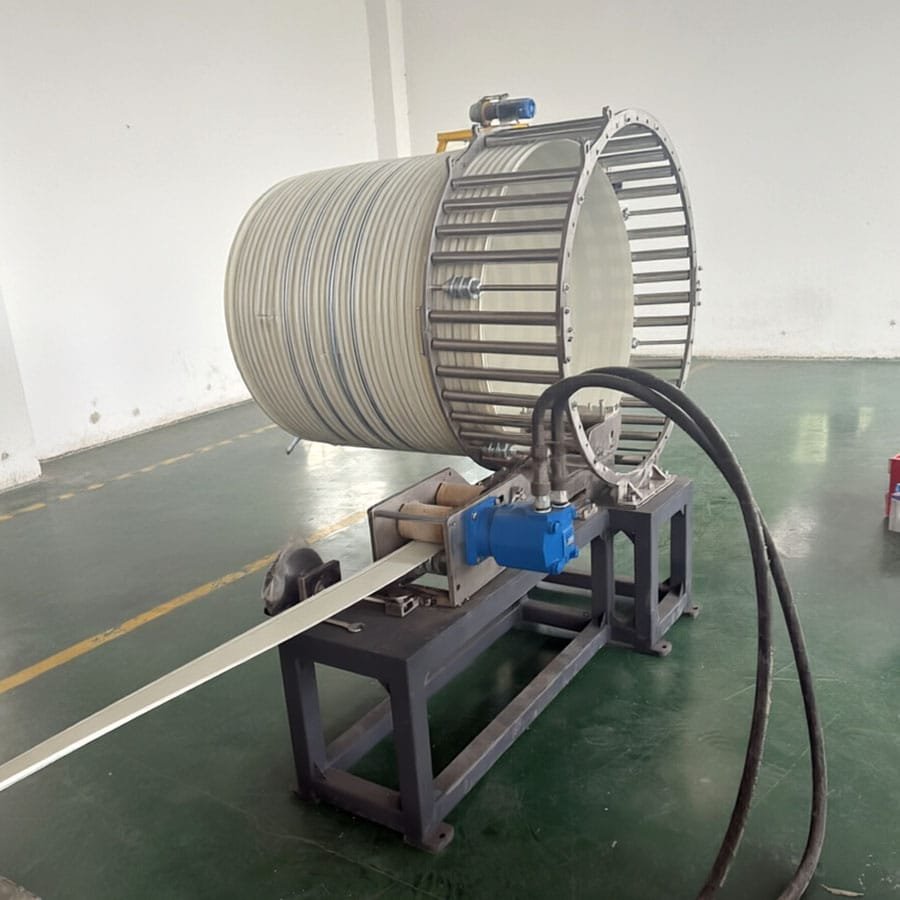

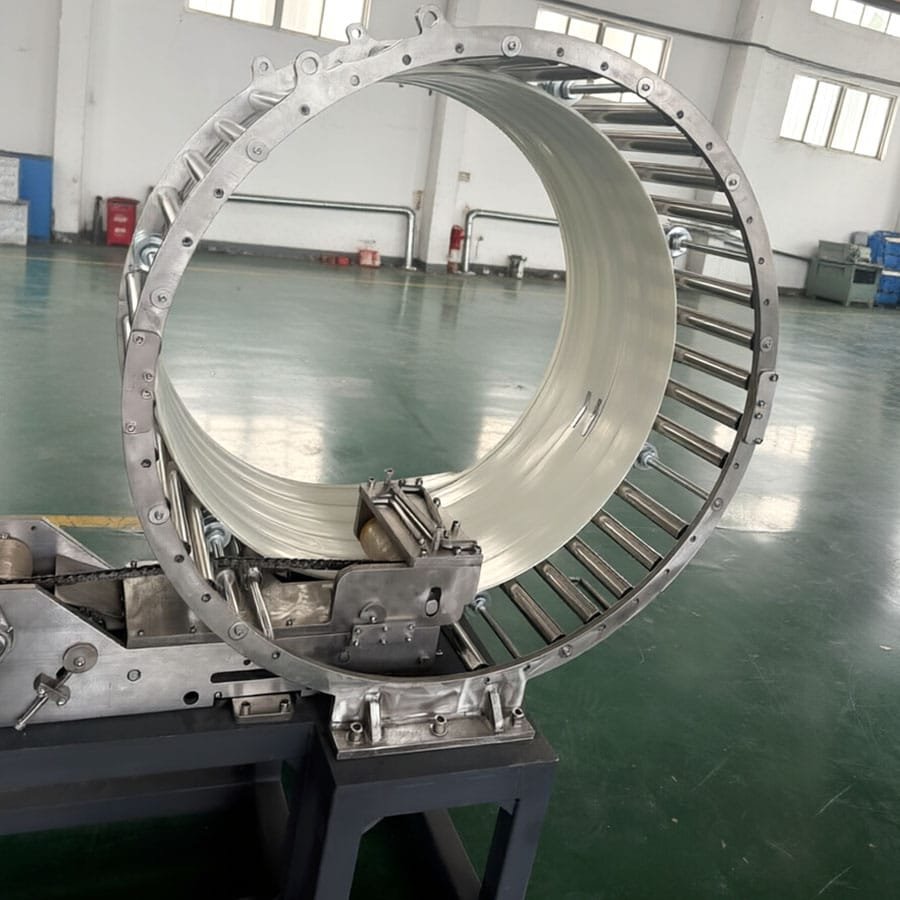

卷绕机使型材围绕成型笼或芯轴旋转。通过连续的螺旋运动，型材被卷绕成圆柱形管状结构。

相邻型材条的边缘通过以下方式连接：

• 机械锁定

• 挤压焊接

• 热熔

• 根据型材设计采用粘合剂进行粘合

这样就形成了连续而坚固的管壁。

3. 直径控制

成型系统在生产过程中精确控制管径。可调节的成型辊或支撑结构可保持管材的圆度和尺寸精度。

该系统可根据项目要求调整缠绕直径，从而制造大直径管道。

4. 结构加固

为了满足更高的承载要求，可以在管道结构中集成加固元件，包括：

• 钢筋条

• 金属型材

• 复合增强层

这些加固结构提高了环的刚度和外部载荷抵抗能力。

5. 切割和精加工

达到所需管长后，将成品螺旋缠绕管切割成标准管段。管端根据安装连接和运输要求进行加工。

应用程序

开式螺旋缠绕管材制造系统广泛用于生产：

市政基础设施管道

• 污水管道

• 雨水排水管

• 涵洞

• 大直径排水系统

工业应用

• 工业废水管道

• 化学排水系统

• 冷却水管道

基础设施项目

• 公路排水

• 机场排水

• 港口工程

• 公用管道系统

环境项目

• 水资源管理系统

• 防洪渠道

• 地下排水网络

适用材料

该系统可利用以下技术生产螺旋缠绕管：

• PVC型材

• HDPE型材

• PP型材

• 钢筋增强塑料型材

• 复合型材
