什么是螺旋缠绕衬里技术？

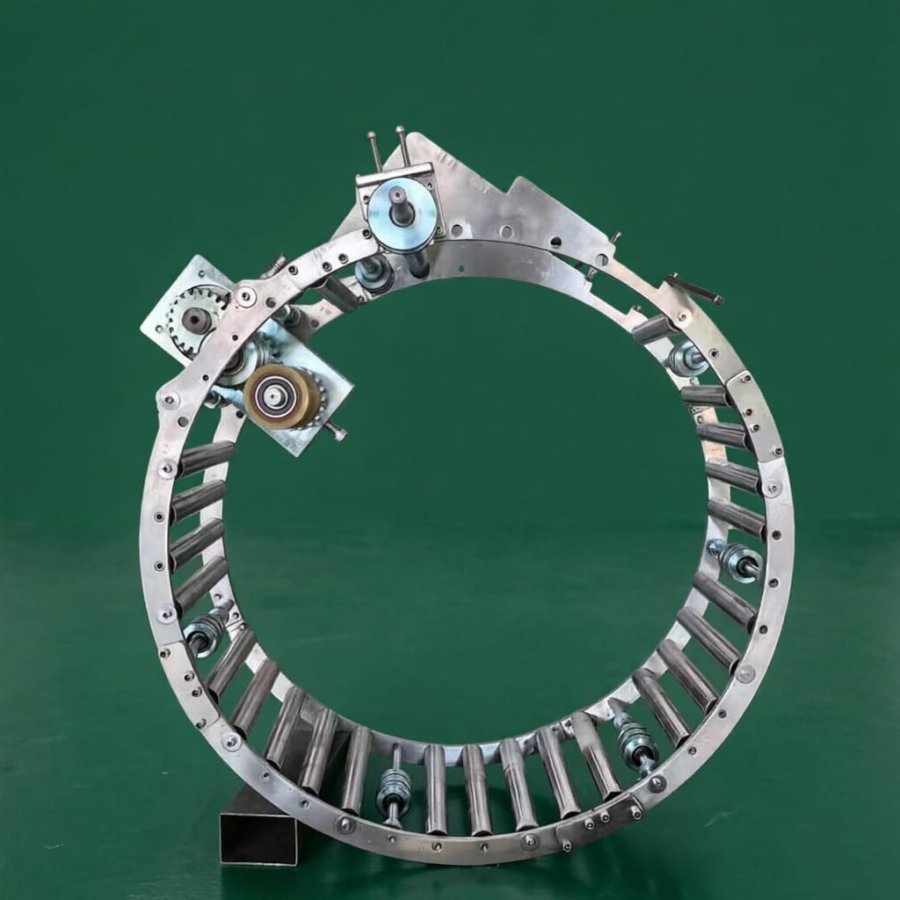

螺旋缠绕衬里技术是一种先进的非开挖修复方法，它将模块化缠绕机在地下管道内部进行组装。该系统采用预制PVC-U型材和不锈钢带，这些材料在送入缠绕机构前都经过严格的质量检验。安装过程中，两种材料的螺旋缠绕同步进行，PVC-U型材特制的互锁边缘在现有管道内形成连续、结构独立的复合管道。衬里安装完毕后，将高强度无收缩灌浆材料注入原管道与衬里之间的缝隙，确保完全密封，并增强新衬里的结构完整性。这种创新方法打造出高强度、水密的钢筋增强聚合物衬里，有效恢复了管道的结构完整性。

主要功能

1. 修复损坏的管道

解决以下问题：

裂纹、接头错位、泄漏、腐蚀、老化/劣化

2. 创建新的结构管道

表格 a：

连续PVC管，结构衬里管，全结构管，

根据设计，可实现以下功能：

半结构修复，全结构修复

符合机械绕组安装的相关标准。

3. 提高承载能力

新制成的PVC结构管可承受：

土压力、地表交通荷载、地下水压力、长期运行荷载

根据设计和运行条件的不同，使用寿命通常超过 50 年。

4. 提高流量能力

PVC内壁为：

光滑、低摩擦、抗结垢/抗结壳

即使管道直径略微减小，实际流量通常也能保持或提高。

5. 消除大规模挖掘的必要性

安装过程需要用到：

人孔，检修井

……完成维修。

6. 实时流量选定条件下的安装

某些机械绕线系统可以实现：

实时安装，无流量中断

减少或消除大规模改道的需要。

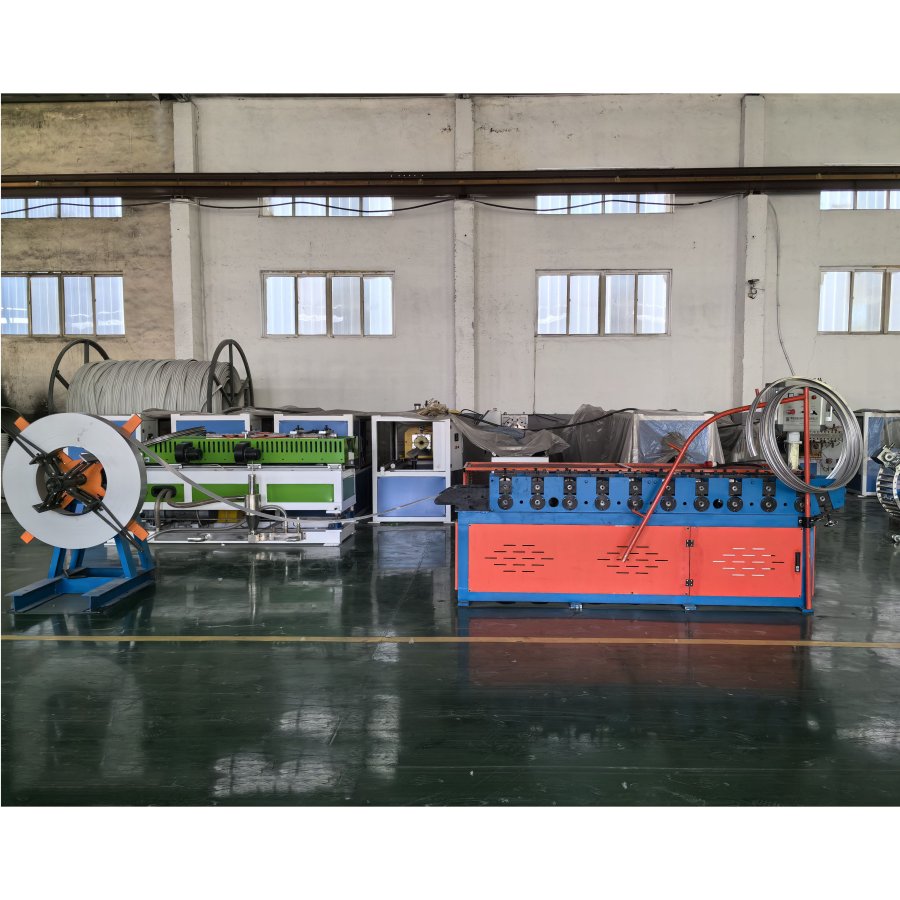

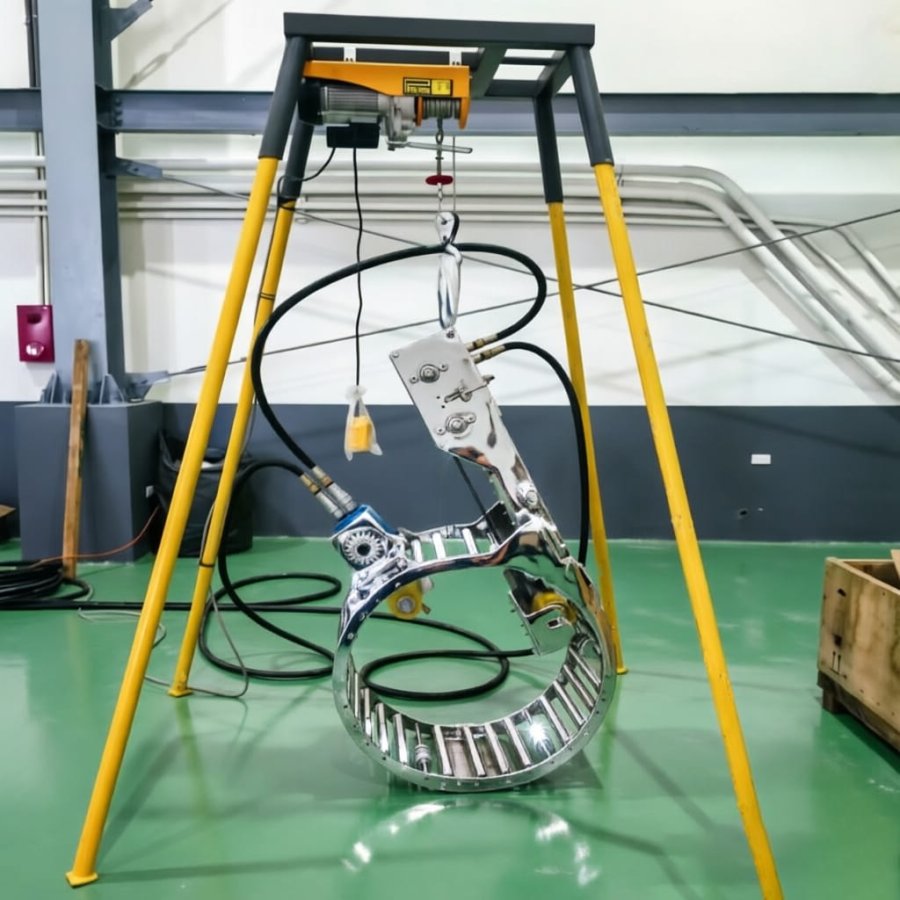

| 设备名称 | 功能 |

| -------------------------- | ------------------------- |

| 螺旋绕线机 | 螺旋绕线装置 |

液压动力单元 | 液压动力站 |

| PLC控制系统 | PLC智能控制系统 |

| 缆绳绞车 | 牵引系统 |

| PVC型材送料系统 | 型材送料系统 |

| 型材卷材支架 | 型材开卷支架 |

| 轮廓导向装置 | 导向装置 |

| 关节锁定系统 | 关节锁定机构 |

| 灌浆系统（可选）| 灌浆系统 |

| 管道检测摄像机 | 管道检测系统 |

| 发电机（可选）| 发电系统 |

1. 固定头绕线法

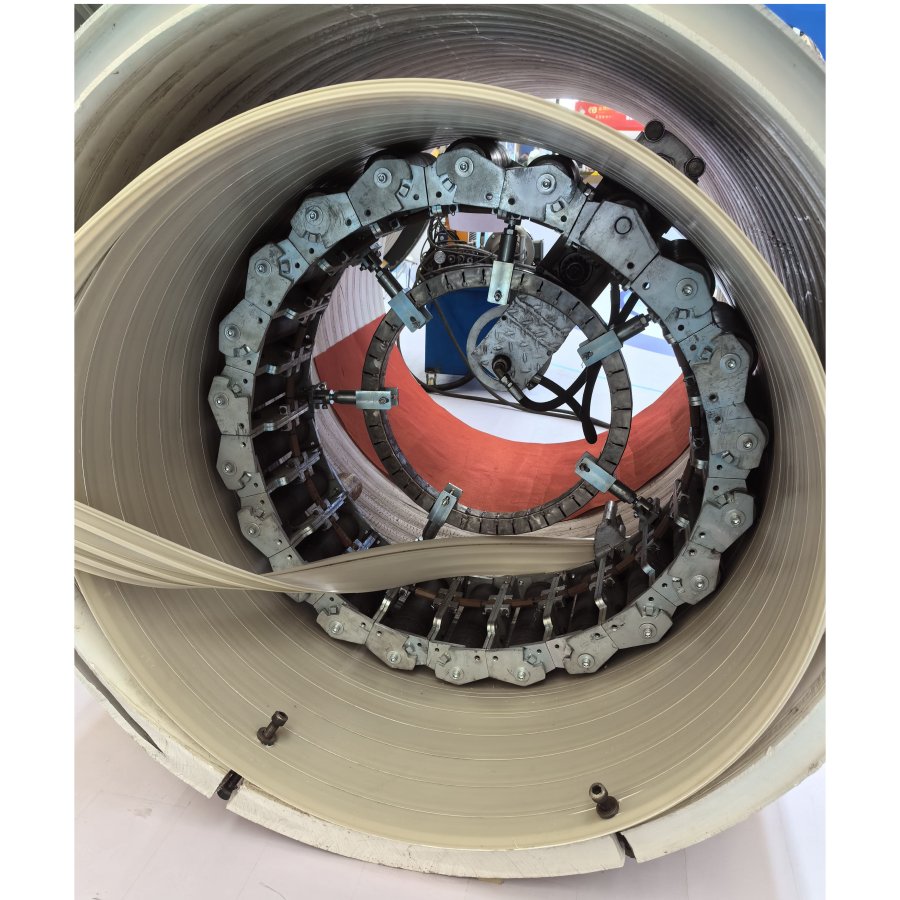

卷绕机在作业过程中保持静止于工作轴内。随着PVC型材和钢带螺旋缠绕，整个新成型的管道沿管道轴向逐步推进。这种方法特别适用于工作轴条件稳定的工程项目。

2. 除了标准的圆形管道外，排水基础设施还包括各种非标准形状，例如矩形沟渠和马蹄形管道。为了解决这些结构的改造问题，青岛金捷东开发了一种“自推进式”机械螺旋缠绕工艺；该工艺利用移动式缠绕机在现有管道内推进的同时缠绕型材带。

该工艺能够修复各种形状的管道——包括马蹄形、矩形和三角形轮廓——直径范围从 D1000 到 D5000。

适用的现有管道

适用于康复治疗：

钢筋混凝土管RCP，混凝土管，陶土管，

砖砌下水道，铸铁管，钢管，HDPE管材，PVC管

玻璃钢管，波纹管。

工作原理

步骤 1

将连续的PVC型材送入设备中。

步骤 2

该设备利用滚轮不断推进型材。

步骤 3该型材按设定的螺距螺旋缠绕。

第四步

相邻的联锁机构会自动接合。

第五步

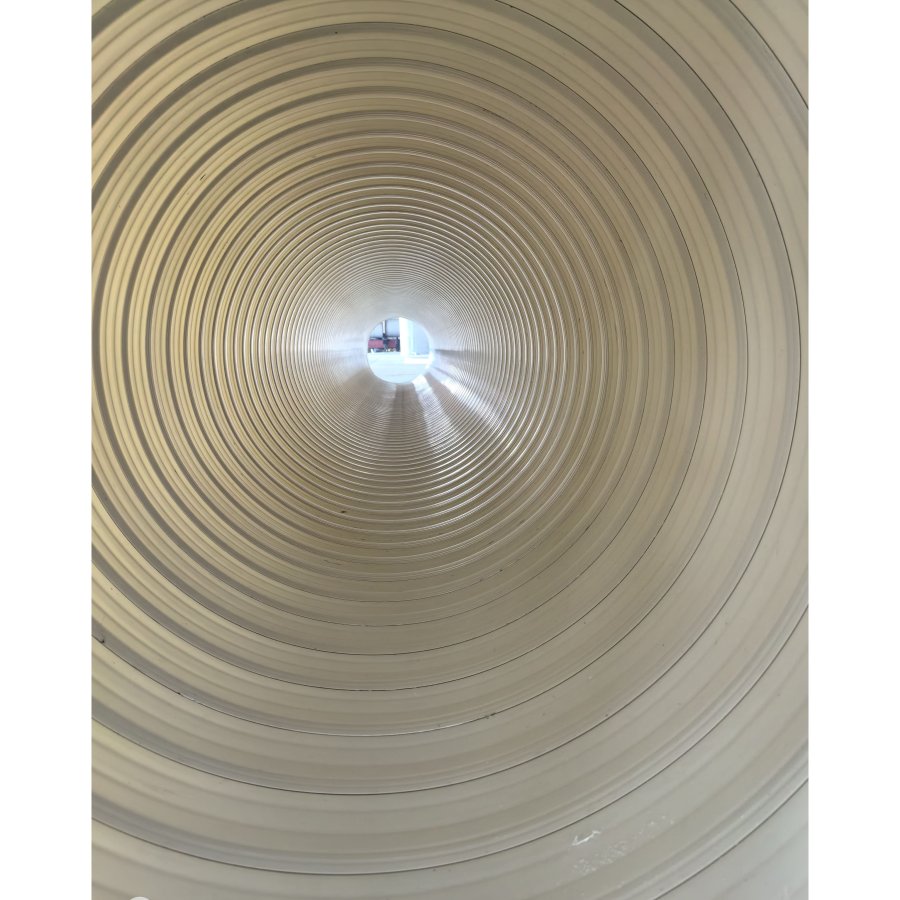

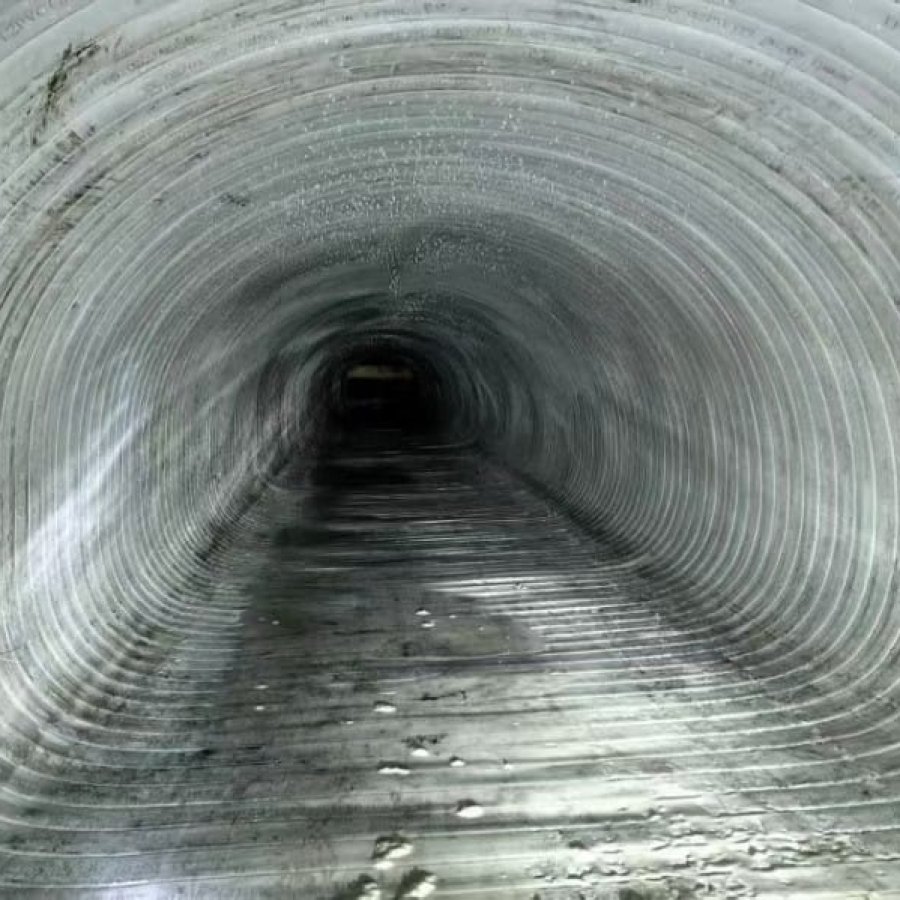

逐渐形成连续的PVC内衬管。

步骤 6

根据方法不同：

免灌浆紧密贴合

PVC管与现有管道紧密贴合。

灌浆

在形成固定直径的新管道后，将高流动性水泥基灌浆料注入现有管道和新管道之间的环形空间，以固定衬里并恢复结构完整性。

施工过程

闭路电视检查，管道清洗，清除局部障碍物

设备下放到人孔中，PVC型材送料，机械螺旋绕线

连续新管的形成，（可选）环形灌浆，人孔连接处理

机器人辅助横向复位，闭路电视验收检验，调试

主要应用领域

广泛用于：

市政污水管道、雨水排水管道、合流制污水管道、工业管道

化工管道、涵洞、灌溉渠、机场排水、公路排水

铁路排水、港口排水、矿山排水、电厂管道

常见技术类型

1. 机械螺旋缠绕

连续PVC型材，机械互锁，灌浆或紧密贴合选项

2. 钢筋螺旋缠绕

特征：

型材内部嵌入钢带，承载能力更高

适用于大直径和高负载工况

3. PVC螺旋缠绕

采用纯PVC型材：

轻便、耐腐蚀、安装效率高

4.灌浆螺旋缠绕

特征：

新旧管道之间形成环形空间，通过灌浆固定，增强整体结构强度

5. 紧密贴合螺旋缠绕

特征：

与现有管道紧密贴合，无需灌浆，安装更快捷。

适用于状况相对良好的管道。

典型解决方案

管道问题推荐解决方案

管道老化PVC螺旋缠绕衬里

严重腐蚀钢筋螺旋缠绕

大直径污水管道结构螺旋缠绕

雨水管道修复机械螺旋缠绕

管道泄漏灌浆螺旋缠绕

管道裂纹螺旋缠绕结构衬里

分段式康复人孔到人孔连续螺旋伤口

长途康复横绕机

高地下水位地区灌浆螺旋缠绕系统

重型车辆通行区域钢筋加固PVC衬里
